本期宝博微课堂我们接着上一期继续青铜文物的“修复之旅吧”！

第五步：矫形归位——让变形的文物“挺直腰杆”

地质变化、墓葬坍塌、人为损坏，都可能让青铜文物“变形”。矫形就是让这些文物最大程度的恢复原本的器型。我们会根据文物的变形程度、铜胎厚度和腐蚀情况，选择合适的方法：矫形的方法有很多，根据青铜器变形程度和铜胎自身及腐蚀程度的情况，采用锤打法、模压法、工具整形法、加热整形法等对青铜器进行矫形。

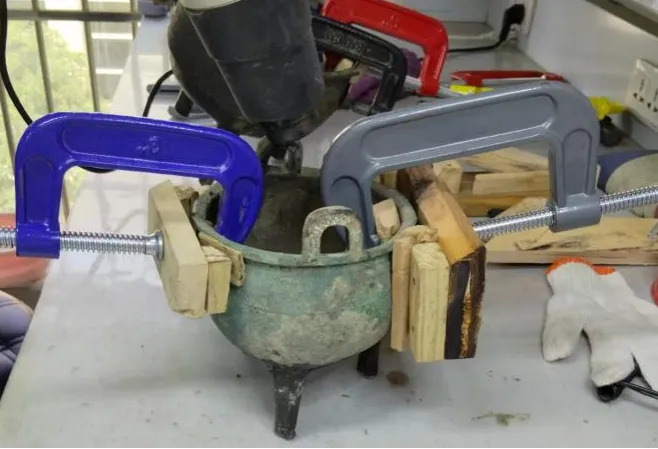

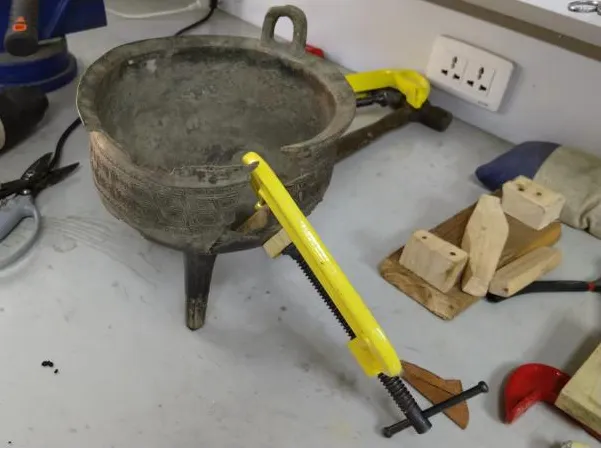

图5  矫形

第六步：拼接粘合——让残片“重聚”

很多青铜文物出土时已是残片，拼接粘合就是让它们“破镜重圆”的关键一步。我们会仔细观察每块残片的纹饰、锈蚀痕迹、胎体厚度，找到它们原本的“连接点”——就像拼图一样，纹饰的走向、碴口的契合度，都是判断的依据。

粘接是修复各类文物普遍使用的一项技术。目前文物修复所使用的粘接剂大都属于环氧树脂类，这类粘接剂材料无论是性能、强度还是粘接效果，都十分理想，且符合文物修复的特性。在粘接之前，首先使用无水乙醇对器物残片的粘接面（碴口）进行清理，确保粘接面干净无杂质，然后将粘接剂按比例调匀；粘接操作根据具体情况，采用涂刷或刮抹等方式实施。粘接前，残片之间的临时固定可采用热熔胶进行局部粘接，或使用沙包、橡皮泥等物体进行辅助固定。

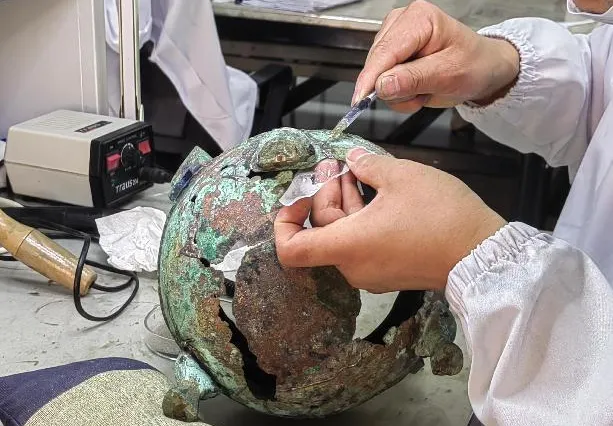

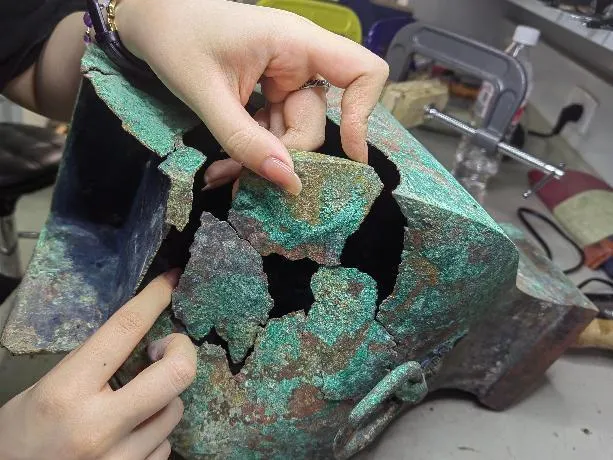

图6  拼接粘结

第七步：补配残缺——还原器物的完整之美

青铜器残缺部位的补配亦称补缺或补全。随着文物修复技术水平的不断提高，青铜器修复补配材料和技术都有了新的发展。青铜器的补配方法主要包括：打制补配、铸造补配、翻模补配、焊接补配等几种。值得注意的是，补配残缺时必须要有科学依据，不能个人主观臆断，如果无法找到科学依据，则不进行补全。

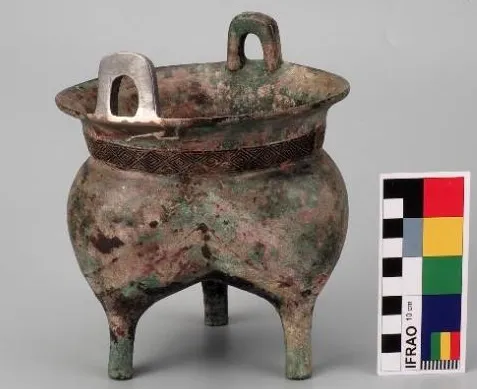

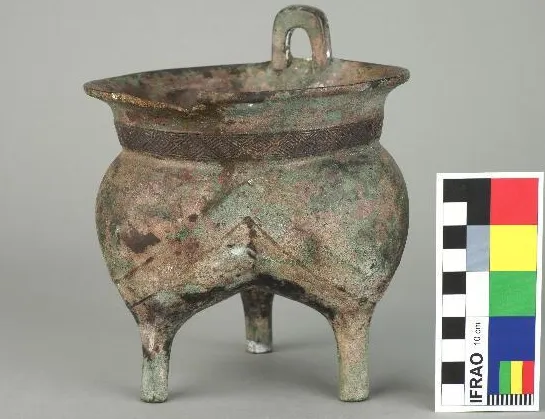

图7  残缺补配

第八步：协色处理——让补配部位“融入”本体

补配完成后，补配部位的颜色与文物本体往往存在差异，协色就是让它们“浑然一体”的关键。根据器物表面锈蚀物的颜色和形态，选择多种研磨好的颜料在调色盘中混合调配，使其与器物表面锈蚀颜色相近，并以虫胶乙醇溶液作为胶粘剂与其调和；将调配好的混合颜料反复以点、涂、弹、拨等方式对器物粘接的部位进行作色处理，使之与器物本体的色质和形态协调一致。在协色过程中，只对补配的位置进行协色，对于器物本体不可干预，保留历史的真实痕迹。

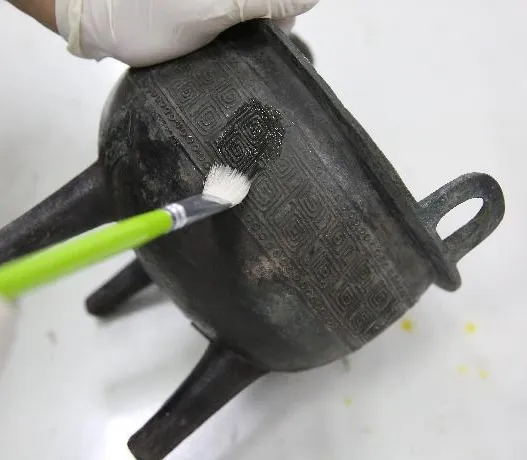

图9  缓蚀

第九步：缓蚀保护——为文物“穿上防护衣”

修复完成后，还要为青铜文物“保驾护航”，防止它再次被锈蚀侵蚀。缓蚀就是这道“防护屏障”。我们常用1%—3%浓度的BTA乙醇溶液作为缓蚀剂，在文物表面均匀涂刷，形成一层隐形的保护膜。涂刷后要静置自然干燥，确保缓蚀效果稳定。

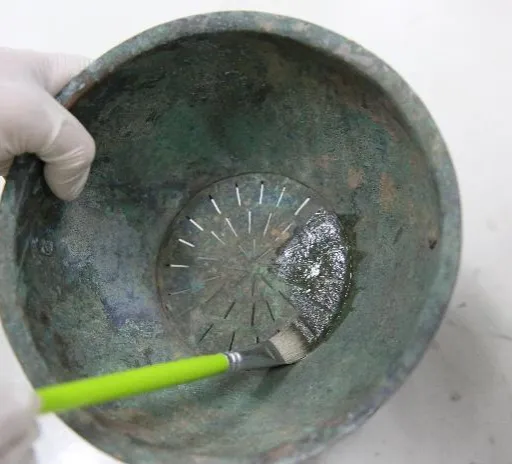

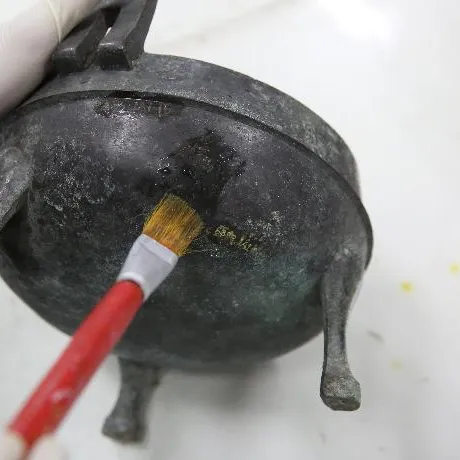

图9  缓蚀

第十步：封护加固——延长文物的“寿命”

缓蚀之后，封护是进一步的保护措施。一般采用Paraloid B72乙醇溶液作为封护剂，这种材料透明度高、稳定性好，对文物的外观影响较小。为了保证封护均匀，我们会结合喷涂和涂刷的方式——喷涂能让封护剂覆盖更全面，涂刷则可以针对缝隙等部位重点处理，为文物构建一道坚固的“防线”。

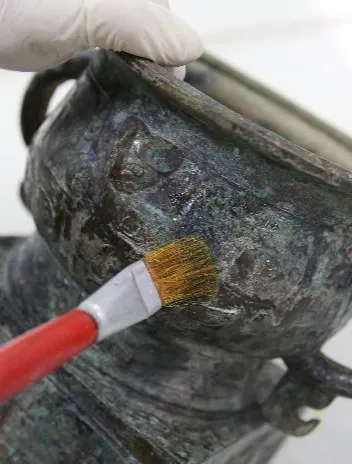

图10  封护

第十一步：全程记录——每一步都“有据可查”

从修复开始到结束，拍照记录贯穿始终。尤其是打磨、补配、协色这些会改变文物外貌的操作，每一步都要拍“前后对比照”，并详细记录在修复日志中。这些照片和文字记录，最终都会归入文物档案，成为文物“生命历程”的重要组成部分。

第十二步：归档入库——为修复工作画上圆满句号

修复完成后，我们会按照WW/T0010—2008《馆藏金属文物保护修复档案记录规范》，对文物档案进行最终整理和完善。这份档案不仅记录了修复的全过程，更能为今后的文物保存、研究和再修复提供重要依据。

最后，我们会配合相关部门进行文物验收，核对文物的数量、状态，确认无误后登记入库。当修复后的青铜文物被妥善放入展柜或库房时，这段“时光修复之旅”才算真正结束，但文物的保管依旧任重而道远，需要时刻监测他的保存环境，保证其处于适宜的保存环境中，如此才更有利于延长器物的寿命。

宝博微课堂小贴士：文物修复不是“翻新”，而是在尊重历史的前提下，最大限度延长文物的寿命，保留它所携带的历史信息。每一件修复完成的青铜文物，都藏着修复师的心血与坚守，也藏着中华文明的厚重与璀璨。

编 辑：白    丹

责 编：姚让利

审 核：翟慧萍
